  • 一键换型C型钢机

    一键换型C型钢机

    产品概述
    一键换型C型钢机主要用途产品可作为大中型工业民用建筑的主体受力结构。全自动C型钢机又叫全自动C型钢檀条压瓦机,是众多的压瓦机品种的其中一种,是一种基础性的压瓦机种类。C型钢不是槽钢,是薄板如0.35毫米厚的钢板压制成的,用作钢结构厂房的檩条。


    一键换型C型钢机一键换型C型钢机
    一键换型C型钢机一键换型C型钢机


    一键换型C型钢机主要用途产品可作为大中型工业民用建筑的主体受力结构。全自动C型钢机又叫全自动C型钢檀条压瓦机,是众多的压瓦机品种的其中一种,是一种基础性的压瓦机种类。C型钢不是槽钢,是薄板如0.35毫米厚的钢板压制成的,用作钢结构厂房的檩条。与彩钢板成型机不一样,它是液压动力,而且功率很大,一般在22KW左右,类似于剪板折弯机,一般控制过程复杂,多采用PLC控制。

    C型钢属于经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等),由于截面形状合理,它们能使钢材   高地发挥效能,提高承裁能力。不同于普通工字型的是H型钢的翼绣进行了加宽,且内、外表面通常是平行的,这样可便于用高强度螺桂和其他构件连接。其尺寸构成合理系列,型号齐全,便于设计选用。C型钢机制造它的壁厚可以制得很薄,而且大大简化了生产工艺,提高生产效率。可以生产用一般热轧方法难以生产的壁厚均匀但截面形状复杂的各种型材和不同材质的冷弯型钢。

    一键换型C型钢机是一套轧辊可生产多种规格C型檩条成品的单卷成型机组。该机主要由被动装料架、整平装置、冲孔装置、成型后切断装置、液压站、电脑控制系统等。本机采用自动飞锯冲孔,操作简便等特点。

    一键换型C型钢机成品具有良好的拉弯压性能平直度好,全自动定长切割,自动冲孔,自动化程度高,安装快捷方便,产品可作为大中型工业民用建筑的主体受力结构。如厂房、仓库、机车库、飞机库、展览馆、影剧院、体育场馆、集市花棚的屋面承重荷载和墙平支撑。C型钢压瓦机制造它的壁厚可以制得很薄,而且大大简化了生产工艺,提高生产效率。可以生产用一般热轧方法难以生产的壁厚均匀但截面形状复杂的各种型材和不同材质的冷弯型钢。

    一键换型C型钢机使用的模具需一个上模和六个相同规格尺寸的下模,先安装上模和一个下模,下模直接安装在六方转轮工作台上,上模安装在滑座底面上,并放置适当厚度的垫板,保证上下模合模后,四周边间隙均匀,上下模之间距离等于所需瓦坯的厚度。然后再以上模为准,工作台转位,安装其余五付下模,全部安装好上下模以后才能开车进行压瓦。

    一键换型C型钢机优势:

    一、剪切无需   换刀具;

    二、快速换型,三分钟任意换型;我打破传统的松螺栓换轴套的方式,我们采用了左侧移动的方式;

    三、可调节性,可以在规格内任意尺寸调节,例如腹板、翼缘、翼缘边都可以作到,以毫米为单位进行调节。

    四、CZ型钢一体机,CZ三步换型;

    五、共轴设计,减少了断轴出现的两边高度不等问题上。

    一键换型C型钢机的结构特点:

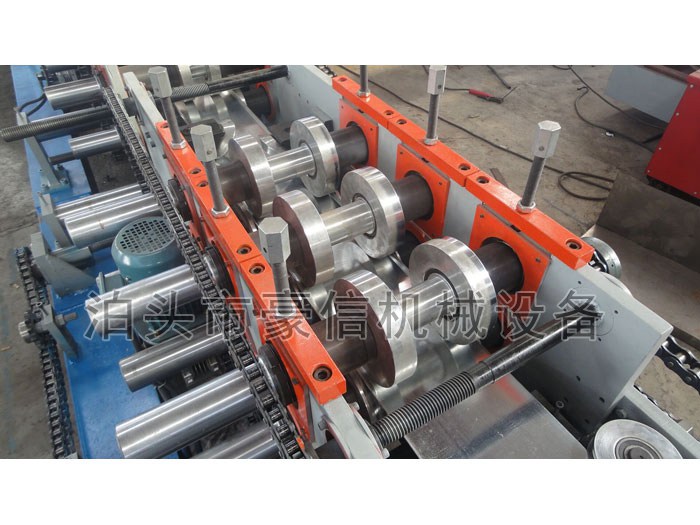

    1、一键换型C型钢机采用同步压,25排轴成型,板面平整,无皱折、无划漆现象。

    2、机身采用400mm槽钢焊接,中板采用18mm钢板焊接。

    3、轴采用45#钢,实心轴加工后轴身尺寸φ75,模具轮采用轴承钢加工成型,表面镀硬铬。

    4、传动采用1寸链轮、链条传动(外挂式),15kw减速机,运动平稳,无噪音。

    5、中板连接采用铸钢拉板,确保机器在压制厚板时不发生变型。

    6、传动轴承采用210高速双密封轴承、免维护,以延长机器运转寿命。

    7、剪切液压系统采用CDF-10齿轮泵,电机动力15kw,无噪音运行平稳,使用寿命长,剪切采用中板焊接加重型。

    8、电脑控制系统采用高智能工业电子编程器PLC、变频器控制系统,操作简单、精度准确,性能稳定,长度精度小于2mm,出板速度12-20米/分钟。

    9、一键换型C型钢机设备重约11吨,机器长11米,宽1.5米,高1.6米。
